Site V1 du Bois d'Esquerdes
n°627
(département du Pas de Calais)
Etude descriptive Jonathan Aggar jonathan.aggar@neuf.fr
______
Localisation : Bois d’Esquerdes
Type : site type ''Bois Carré'', type ''site en ski'', site lourd
Coordonnées GPS : E 02° 10’18’’ N 50° 41’ 19’’
Descriptif historique : livre pages 65-67
En lisière du bois d'Esquerdes, un petit chemin mène à l'une des bases lourdes de lancement de V1 de la région.
Piste bétonné longue d' 1km600
Le plan du site d’Esquerdes est un don de monsieur Mutez d’Hallines.
|

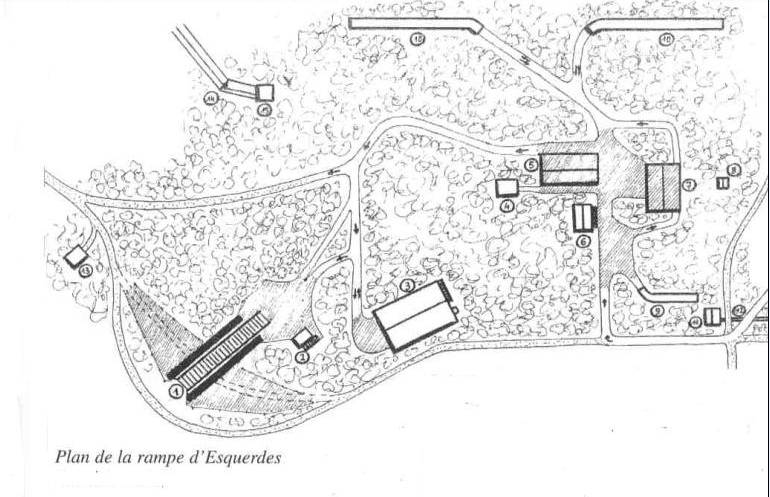

1 – Rampe de lancement 10 – Bâtiment de stockage en « SKI » 2 – Bunker de tir 11 – Station de pompage 3 – Bâtiment amagnétique ou Richthaus 12 – cuve eau 4 – cuve à eau 13 – Flak 5 – Bâtiment atelier 14 – Transformateur 6 – Stofflager 15 – Ligne haute-tension 15 000 vlts 7 – Bâtiment de montage 8 – Abri stockage des détonateurs 9 – Bâtiment de stockage d'attente |

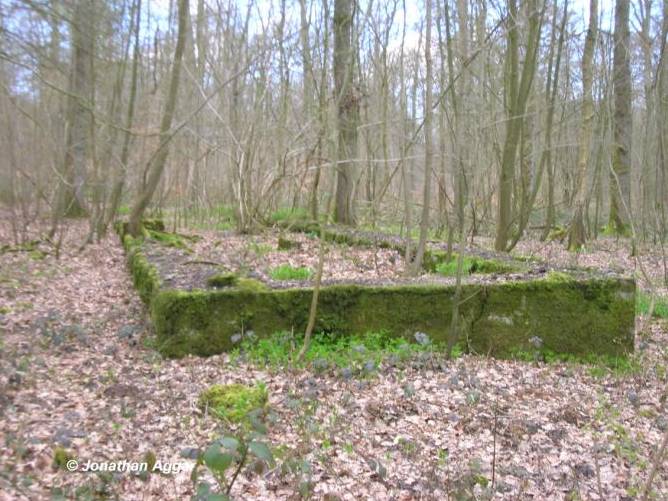

Bâtiment de montage, toutes les opérations de montage du V1 y sont réalisés sauf pour les ailes

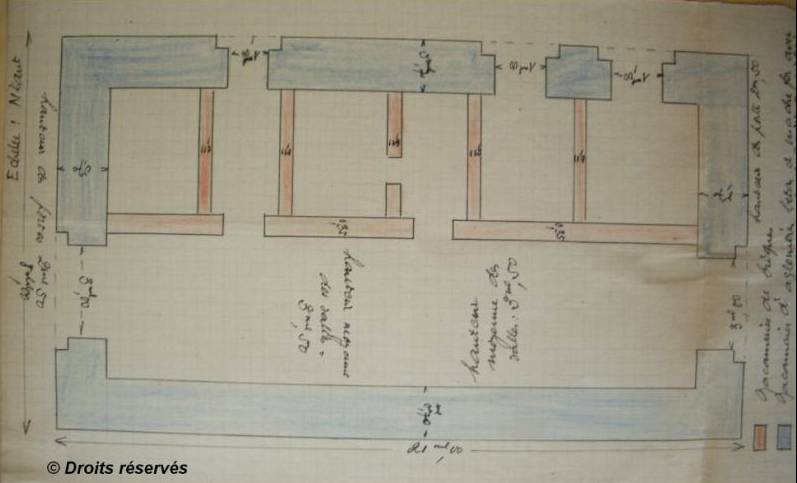

Plan du bâtiment de montage préliminaire - archives du génie militaire de Lille 1946
(Source SHD Vincennes- Archives du Génie)

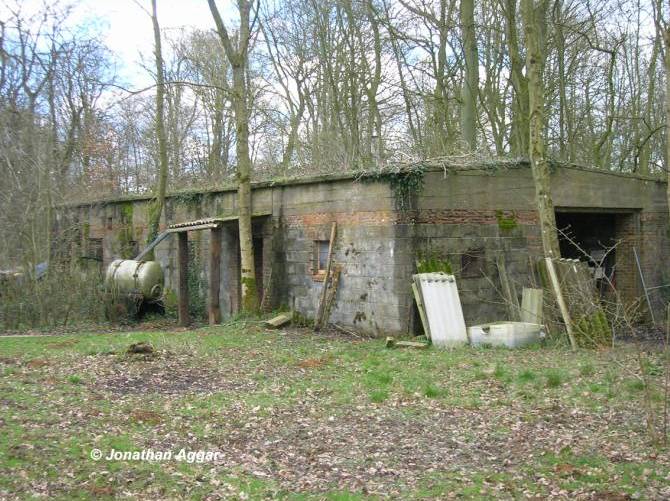

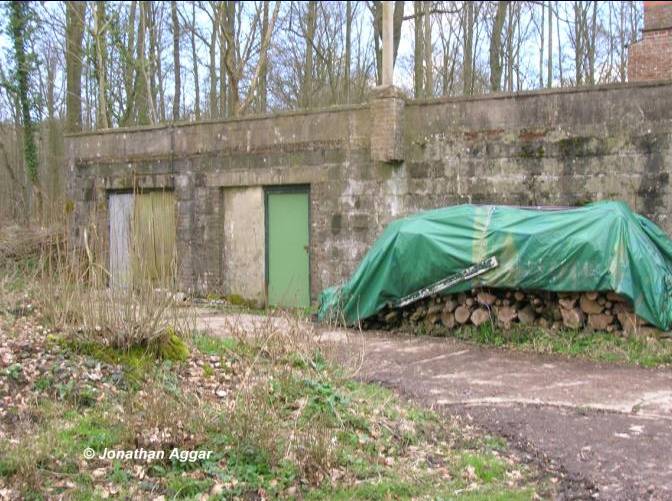

Bâtiment atelier, entre chaque tir de V1 il fallait nettoyer le Dampferzeuger de tout résidus chimiques

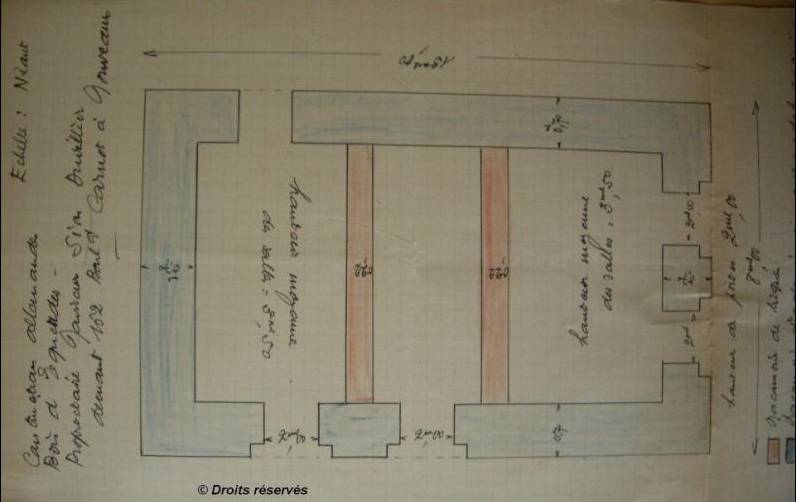

Plan du bâtiment atelier - archives du génie militaire de Lille 1946 (Source SHD Vincennes - Archives du Génie)

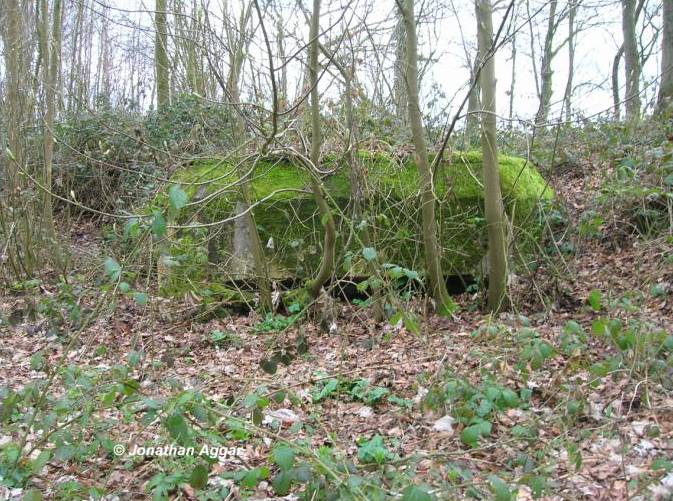

Stofflager, abri servant à stocker les réactifs chimiques necessaires aux lancements
Station de pompage
Cette construction renferme une citerne d'eau douce et une pompe utilisée pour le rinçage du Dampferzeuger
Bâtiment amagnétique
Dans cet abri on procède à l'assemblage des ailes, des fusées détonateurs et surtout au réglage du compas

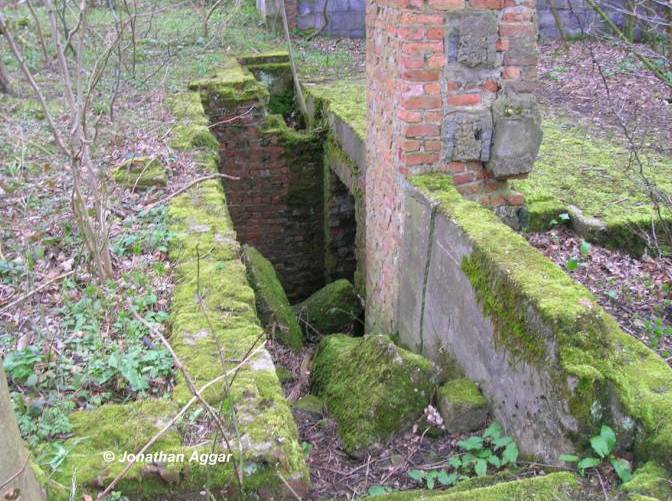

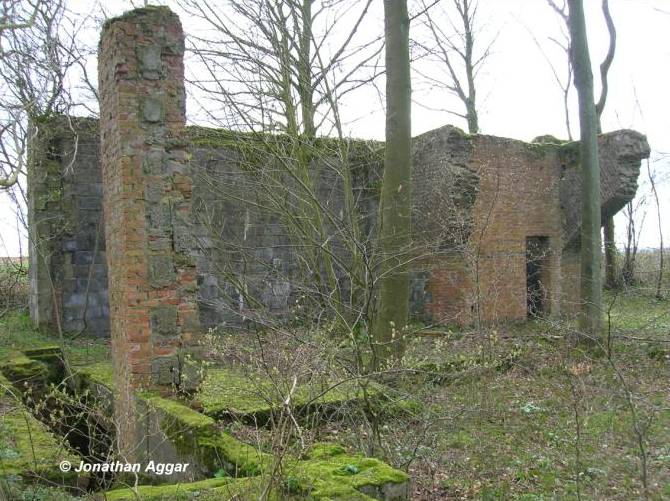

Richthaus, accès à la chaufferie

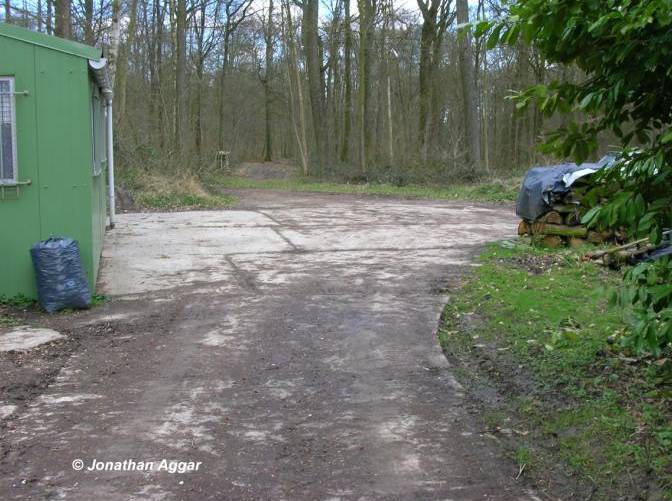

Piste reliant les bâtiments de stockage au reste du site

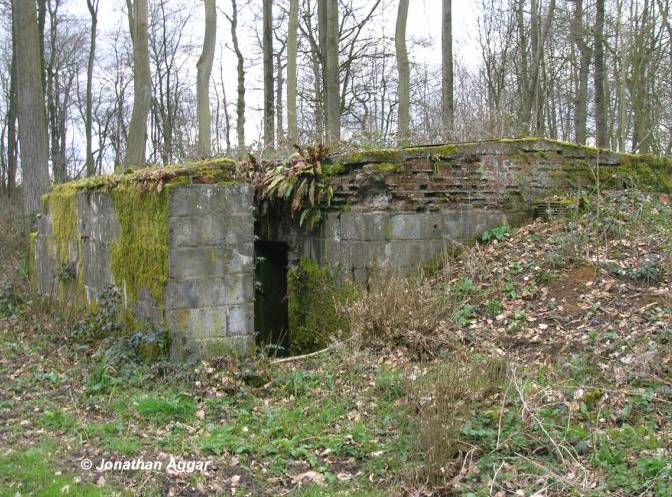

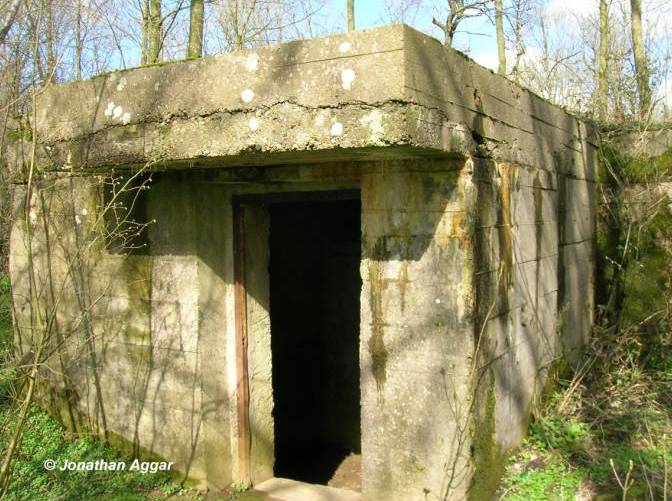

Bunker de tir, on le retrouve du côté gauche de la rampe
Support d'un portique de levage pour le V1 prés de la rampe de lancement
